42系列混合式步進電機
精準，可靠
42步進電機選用優質磁性材料，配置精密恒久潤滑滾珠軸承，高速性能好，質量穩定可靠，保持轉矩最大可達0.65Nm，步矩角精度為±5%。
通用規格
|
步距精度 |
±5%(整步、空載) |
|
溫升 |
80°CMax |
|
環境溫度 |
-10°C -- +50°C |
|
絕緣電阻 |
100MΩmin.500VDC |
|
耐壓 |
500VAC for one minute |
|
徑向跳動 |
0.06 Max.(450g-load) |
|
軸向跳動 |
0.08 max.(450g-load) |
型號技術規格：
|
型號 |
步距角 (°) |
保持轉矩 N.M |
額定電流 A |
相電感 mH |
相電阻 Ohm |
引線 |
轉子慣量 g.cm2 |
定位轉矩 Kg.cm |
電機重量 Kg |
機身長 mm |
軸長 mm |
|
42H0217 |
1.8 |
0.25 |
1.7 |
2.1 |
1.2 |
4 |
54 |
0.15 |
0.28 |
40 |
24 |
|
42H0317 |
1.8 |
0.34 |
1.7 |
3.2 |
1.5 |
4 |
68 |
0.2 |
0.34 |
47 |
24 |
|
42H0620 |
1.8 |
0.65 |
2.0 |
4.6 |
1.5 |
4 |
88 |
0.25 |
0.45 |
58.5 |
24 |
|
42HE0420 |
1.8 |
0.44 |
2.0 |
2.5 |
1.3 |
4 |
60 |
0.2 |
0.3 |
41 |
24 |
|
42HE0520 |
1.8 |
0.55 |
2.0 |
3.5 |
1.3 |
4 |
80 |
0.25 |
0.4 |
47 |
24 |

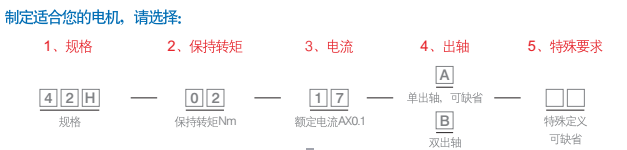

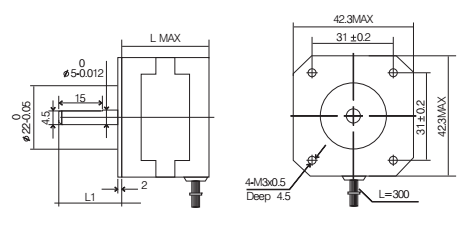

外形尺寸：

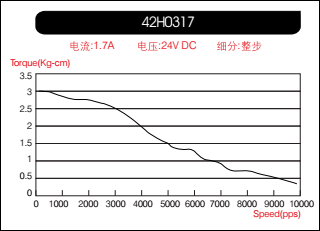

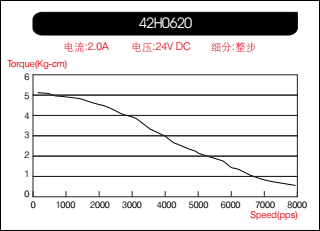

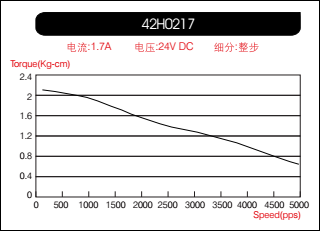

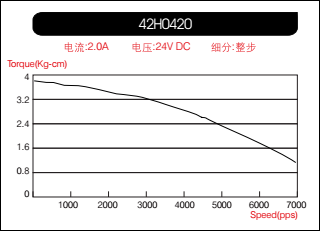

電機矩頻曲線特性圖：
適配驅動器選型：
|
電機規格 |
適配驅動器 |
|
42規格 |
UIM2842、UIM242L02P-MSP、UIM241L02P-MS、UMI240L02P、UIM243L02AP、UIM42、DM430S |
